            Aljabar boolean adalah cabang ilmu matematika yang diperlukan untuk mempelajari desain logika dari suatu sistem digital yang merupakan operasi aritmatik pada bilangan boolean (bilangan yang hanya mengenal 2 keadaan yaitu False/True, Yes/No, 1/0) atau bisa disebut bilangan biner.

Aksioma-aksioma yang berlaku dalam aljabar boolean:

1. Closure :         (i) a + b ϵ B

                        (ii) a ∙ b ϵ B

2. Identitas :        (i) a + 0 = a

                        (ii) a ∙ 1 = a

3. Komutatif :      (i)  a + b = b + a

                        (ii) a ∙ b = b ∙ a

4. Distributif :       (i)  a ∙ (b + c) = (a ∙ b) + (a ∙ c)

                        (ii) a + (b ∙ c ) = (a + b) ∙ (a + c)

5. Komplemen' :   (i)  a + a’ = 1

                               (ii) a ∙ a’ = 0


Ekspresi Boolean

Misalkan (B , + , ∙ , ‘) adalah sebuah aljabar boolean.
Suatu ekspresi Boolean dalam (B, + , ∙ , ‘) dapat berbentuk :
(i)     Elemen di dalam B, ex : 0 dan 1
(ii)    Peubah / literal /  variabel, ex : a , b, c
(iii)   Jika e₁ dan e₂ adalah ekspresi Boolean, maka e₁ + e₂ , e₁ ∙ e₂ , e₁’ adalah ekspresi Boolean
Contoh :
a + b
a ∙ b
a’ ∙  (b + c)
a ∙ b’ + a ∙ b ∙ c’ + b’ dsb.

Mengevaluasi Ekspresi Boolean

Contoh :

a’ ∙ (b + c)
Jika a = 0, b = 1 dan c = 0, maka hasil evaluasi ekspresi
0’ ∙ (1 + 0) = 1 ∙ 1 = 1
Dua ekspresi Boolean dikatakan ekivalen (di lambangkan dengan ‘=’) jika keduanya bernilai sama untuk setiap nilai-nilai pada n peubah.
Contoh :

a ∙ (b + c) = (a ∙ b) + (a ∙ c)

-    Catatan : tanda titik (∙) dapat hilang dari penulisan ekpresi Boolean, kecuali :(i)      a(b + c) = ab + ac
(ii)    a + bc = (a + b) (a + c)
(iii)   a ∙ 0 , bukan a0

Prinsip Dualitas

   Missal S adalah kesamaan (identity) di dalam aljabar Boolean yang melibatkan operator +, ∙ , dan komplemen, maka jika pertanyaan S* diperoleh dengan cara mengganti

      ∙ dengan +

      + dengan ∙

      0 dengan 1

      1 dengan 0
Dan membiarkan operator komplemen tetap apa adanya, maka kesamaan S* juga benar.S*
disebut sebagai dual dari S.
Contoh :
(a ∙ 1)(0 + a’) = 0 dualnya (a + 0 ) + (1 ∙ a’) = 1

Hukum – Hukum Aljabar Boolean

1. Closure:

• (i) a + b ∈ B
• (ii) a ⋅ b ∈ B

2. Identitas:

• (i) a + 0 = a
• (ii) a ⋅ 1 = a

3. Idempoten:

• (i) a + a = a
• (ii) a ⋅ a = a

4. Komplemen:

• (i) a + a’ = 1
• (ii) aa’ = 0

5. Dominansi:

• (i) a ⋅ 0 = 0
• (ii) a + 1 = 1

6. Involusi:

• (i) (a’)’ = a

7. Penyerapan:

• (i) a + ab = a
• (ii) a(a + b) = a

8. Komutatif:

• (i) a + b = b + a
• (ii) ab = ba

9. Asosiatif:

• (i) a + (b + c) = (a + b) + c
• (ii) a (b c) = (a b) c

10 Distributif:

• (i) a + (b c) = (a + b) (a + c)
• (ii) a (b + c) = a b + a c

11. De Morgan:

• (i) (a + b)’ = a’b’
• (ii) (ab)’ = a’ + b’

12. Hukum 0/1:

• (i) 0’ = 1
• (ii) 1’ = 0

Fungsi Boolean

Fungsi Boolean (fungsi biner) adalah pemetaan dari Bⁿ ke B melalui ekspresi Boolean, :
 f : Bⁿ → B
B adalah himpunan yang beranggotakan pasangan terurut ganda –n (odered n-tuple) di dalam daerah asal B.
Setiap ekspresi Boolean merupakan fungsi Boolean

Contoh :

                        f(x, y, z) = xyz + x’y + y’z



fungsi f memetakan nilai nilai pasangan terurut ganda-3 (x,y,z) ke himpunan {0,1}

penyelesaian : (1,0,1) yang berarti x=1, y=0, z=1 sehingga

f(1,0,1) = 1 ∙ 0 ∙ 1 + 1’ ∙ 0 + 0’ ∙ 1 = 0 + 0 + 1 = 1

Bentuk Kanonik

·    Ekspresi Boolean yang menspesifikasikan suatu fungsi dapat disajikan dalam dua bentuk berbeda.

·    Pertama, sebagai penjumlahan dari hasil kali dan kedua sebagai perkalian dari hasil jumlah.

Contoh :

f(x, y, z) = x’y’z + xy’z’ + xyz

dan

g(x, y, z) = (x + y + z)(x + y’ + z)(x + y’ + z’)(x’ + y + z’)(x’ + y’ + z)

adalah dua buah fungsi yang sama.

·    Minterm: suku (term) di dalam ekspresi boolean mengandung literal yang lengkap dalam bentuk hasil kali

·    Maxterm: suku (term) di dalam ekspresi boolean mengandung literal yang lengkap dalam bentuk hasil jumlah.

Contoh :

f(x, y, z) = x’y’z + xy’z’ + xyz -> 3 buah minterm: x’y’z, xy’z’, xyz

g(x, y, z) = (x + y + z)(x + y’ + z)(x + y’ + z’)(x’ + y + z’)(x’ + y’ + z)

-> 5 buah maxterm: (x + y + z), (x + y’ + z), (x + y’ + z’), (x’ + y + z’), dan (x’ + y’ + z)

·
Misalkan peubah (variable) fungsi Boolean adalah x, y, dan z

Maka:

x’y -> bukan minterm karena literal tidak lengkap

y’z’ -> bukan minterm karena literal tidak lengkap

xy’z, xyz’, x’y’z -> minterm karena literal lengkap

(x + z) -> bukan maxterm karena literal tidak lengkap

(x’ + y + z’) -> maxterm karena literal lengkap

(xy’ + y’ + z) -> bukan maxterm

·    Ekspresi Boolean yang dinyatakan sebagai penjumlahan dari satu atau lebih minterm atau perkalian dari satu atau lebih maxterm disebut dalam bentuk kanonik.

·    Jadi, ada dua macam bentuk kanonik:

1. Penjumlahan dari hasil kali (sum-of-product atau SOP)

2. Perkalian dari hasil jumlah (product-of-sum atau POS)

·       Fungsi f(x, y, z) = x’y’z + xy’z’ + xyz dikatakan dalam bentuk SOP

·       Fungsi g(x, y, z) = (x + y + z)(x + y’ + z)(x + y’ + z’)(x’ + y + z’) (x’ + y’ + z) dikatakan dalam bentuk POS

Cara membentuk minterm dan maxterm:

·    Untuk minterm, setiap peubah yang bernilai 0 dinyatakan dalam bentuk komplemen, sedangkan peubah yang bernilai 1 dinyatakan tanpa komplemen.

·    Sebaliknya, untuk maxterm, setiap peubah yang bernilai 0 dinyatakan tanpa komplemen, sedangkan peubah yang bernilai 1 dinyatakan dalam bentuk komplemen.

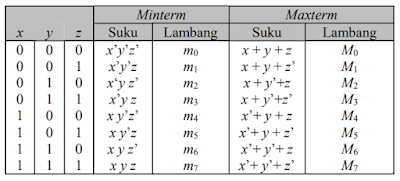

·    Cara membentuk minterm dan maxterm dari tabel kebenaran untuk dua peubah:

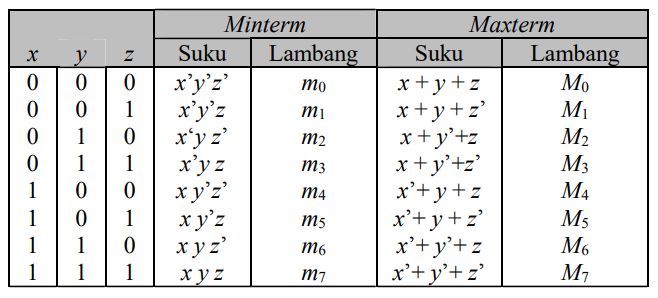

·     Cara membentuk minterm dan maxterm dari tabel kebenaran untuk tiga peubah:

·    Jika diberikan sebuah tabel kebenaran, kita dapat membentuk fungsi Boolean dalam bentuk kanonik (SOP atau POS) dari tabel tersebut dengan cara:

-   mengambil minterm dari setiap nilai fungsi yang bernilai 1 (untuk SOP)

atau

-   mengambil maxterm dari setiap nilai fungsi yang bernilai 0 (untuk POS).
